1 概述

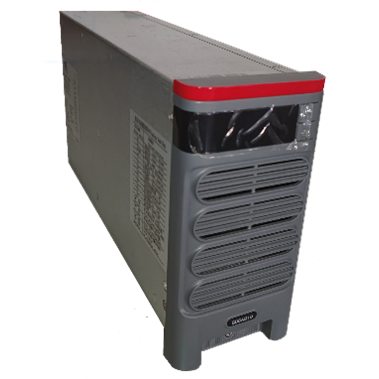

GD6AB10高頻開關降壓模塊采用先進的LLC諧振軟開關技術，效率高。內置完善的EMC設計，滿足GB/T 19826-2014標準中EMC相關要求。散熱風扇采用溫度聯合電流控制模式，噪音低，風扇壽命長。產品設計為寬電壓輸入，可以滿足80VDC-135VDC輸入需求。
2 主要特點
l 輸入電壓工作范圍寬：80VDC～135VDC；
l 采用先進的LLC諧振高頻軟開關技術，效率高，功率密度高；
l 完善的EMC設計，滿足相關標準要求；
l 內置短路回縮保護，即使模塊輸出長期處于短路狀態也不會損壞；
l 采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；
l 完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫等；
l 風機采用電流控制調速，噪音小，可靠性高；
l 內置防反接保護，支持帶電熱插拔；
-
項目
參數指標
備注
GD6AB10
輸入電壓
80VDC～135VDC
輸出額定值
240V/10A
電壓調節范圍
216～264VDC
輸出限流保護
11A
110%額定電流
穩壓精度
≤0.5%
紋波電壓
≤0.5%
峰峰值
轉換效率
>94%
額定負載
輸入欠壓保護
72±2VDC（恢復電壓77±2VDC）
輸入電壓正常自動恢復工作
輸入過壓保護
143±2VDC（恢復電壓138±2VDC）
輸出短路保護
可恢復
硬件過壓保護
320VDC
需要掉電恢復
軟件過壓保護
268VDC（監控可設）
軟件差壓保護
顯示電壓比設置電壓高4V持續一分鐘
風扇故障保護
連續檢測到三次風扇故障
環溫過溫保護
55±5℃（額定輸入輸出）
保護后自動恢復
外形尺寸
177×88×310mm
高×寬×深
模塊凈重
＜5Kg
工作溫度
-10℃～40℃
相對濕度
5%～95%RH
海拔高度
≤2000m
-
-
