產品概述：

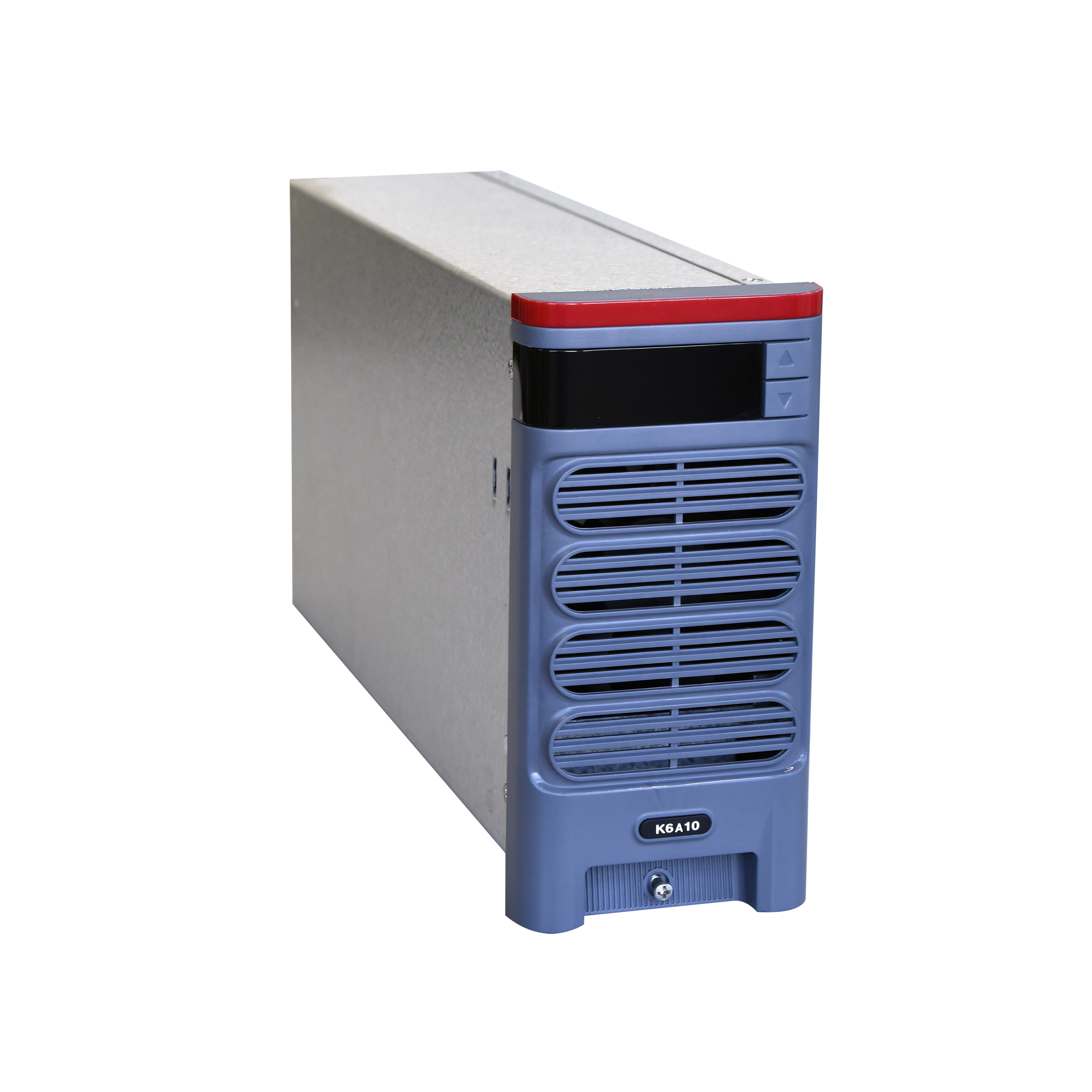

K6A10電源模塊：功率級采用世界先進技術---------變頻自然諧振軟開關技術；控制上采用智能控制技術；功率器件一律使用進口器件。

產品特點：

  ?  產品具有性能穩定

  ?  可靠性高

  ?  輸出指標好

技術參數：

交流輸入

三相輸入額定電壓：380V，50HZ

電壓變化范圍：323VAC-456VAC

頻率變化范圍：50HZ±10%

直流輸出

輸出額定值： 10A/117V

電壓調節范圍： 97V-143V

輸出欠壓差： 4V(輸出電壓比輸出過壓點至少低4V，默認最高過壓點147V）

輸出過壓差：4V(輸出電壓比輸出過壓點至少低4V，默認最高過壓點147V）

輸出限流范圍：10%-110%×額定電流

穩壓精度：≤0.5%

穩流精度：≤1%

紋波系數：≤0.5%（峰峰值/2）

轉換效率：在額定輸入電壓、額定輸出電壓，滿載以上效率>90%，最高效率>92%

動態響應：在負載25%-50%-25%,50%-75%-50%變化下，超調≤±5%

可聞噪聲：模塊≤55db 系統≤60db

工作環境溫度：-10℃ -- 40℃

絕緣

絕緣電阻：正常大氣壓，相對濕度＜90%，無冷凝條件下，試驗電壓為1000V_DC時，初級對次級、初級對保護地和次級對保護地之間的絕緣電阻≥10MW

絕緣強度：初級對次級應能承受50Hz、2500V_AC耐壓1分鐘，穩態漏電流≤25mA，無擊穿或飛弧現象；或者直流2800Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象

初級對保護地應能承受50Hz、2500V_AC耐壓1分鐘，穩態漏電流≤25mA，無擊穿或飛弧現象；或者直流2800Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象

次級對保護地應能承受50Hz、2500V_AC耐壓1分鐘，穩態漏電流≤25mA，無擊穿或飛弧現象；或者直流2800Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象

通訊對地打耐壓時，必須將模塊內部氣體放電管去掉，應能承受500Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象

模塊通信功能：

遙測：將模塊輸出電壓，輸出電流等，在主監控下顯示

遙信：將模塊工作狀態（保護/故障/正常）信號傳遞給主監控

遙控：可通過監控單元實現本機的開關機、電池管理功能

結構外型：

表：模塊外形尺寸與重量
